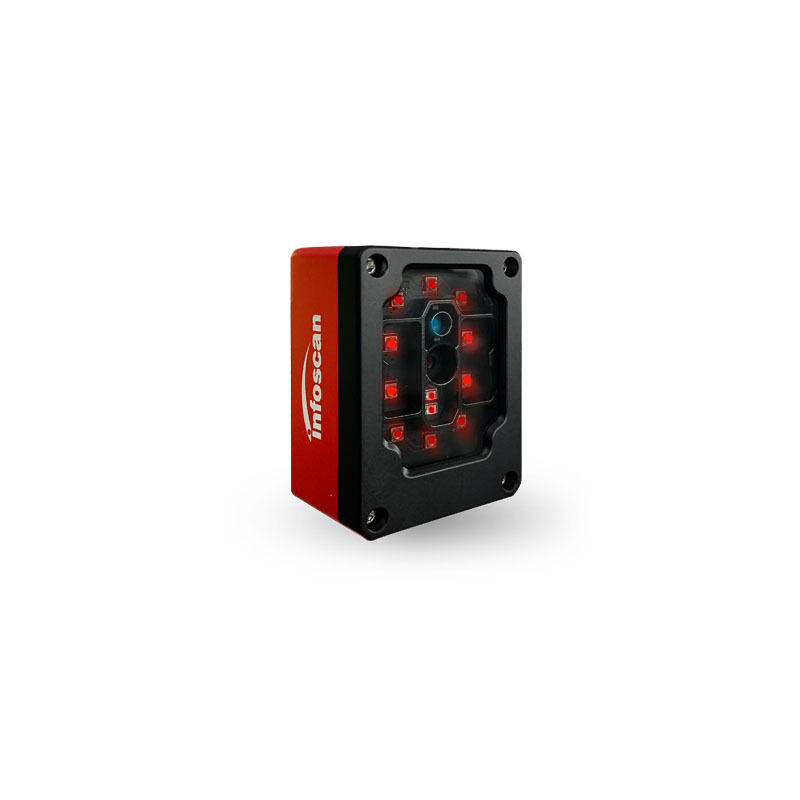

コンパクトな産業用固定組み込みバーコードスキャナ

▲豊富な画像処理技術を内蔵しており、わずかに汚れたり歪んだバーコードでも紙/彫刻/インクジェットコードを素早く読み取ります。
▲IP65設計、丸型コネクタ、抗ドラッグケーブルは過酷な作業環境に適応できます。
▲主流の通信モードと産業用バスプロトコルと互換性があり、産業用オートメーション機器との統合通信に便利
▲マイクロドライブ技術を使用して、さまざまな読み取り距離での自動光学フォーカスを実現します
▲このコンパクトなデバイスの強力な光学構成により、さまざまなエンコードモードに適した照明スキームを提供できます
▲さまざまな読み取り距離と視野の要件を満たすために、4mm と 6mm の 2 つの異なる焦点距離仕様を選択できます。

製品モデル: FV61/63L
元: 中国
O&M: 情報スキャン
生産リードタイム: 5～7営業日 / 100個
通信プロトコル: RS232、TCP/IP、Profinet、Modbus TCP、EtherNet/IP
保証: 24ヶ月
ダウンロード:
インフォスキャン FV6X データシート 231020.pdf

今すぐお問い合わせを送信

詳細

産業用バーコードスキャナ FV61/63L シリーズは、豊富な光源の組み合わせとさまざまなレンズ構成、内蔵の画像処理と DPM アルゴリズムを採用しており、優れた DPM コード読み取り能力と優れた動的コード読み取り性能を備えています。工業生産のさまざまなアプリケーションシナリオに適した選択肢です。

製品の特徴
良い&注意;コード読み取りパフォーマンス	工業グレードのデザイン
紙/レーザー彫刻/インクジェット印刷コードなどのバーコードを素早く読み取ることができます。バーコードがわずかに汚れているか歪んでいる&注意;また、実用的なアプリケーションにより適した、内蔵の豊富な画像処理テクノロジーを通じてデコードおよび修正することもできます。	IP65/丸型コネクタ/抗ドラッグケーブルの設計は、過酷な作業環境に適応できます。主流の通信モードと産業用バスプロトコルと互換性があり、産業用オートメーション機器との統合通信に便利です。
光学式自動焦点調節（FV63Lシリーズ）&注意;	強力な光学構成
マイクロドライブ技術を使用して、さまざまな読み取り距離で自動光学フォーカスを実現するため、設置位置を繰り返し調整する必要はありません。	このコンパクトなデバイスにはさまざまな照明の組み合わせが組み込まれており、さまざまなエンコードモードに適した照明スキームを提供できます。異なる読み取り距離と視野の要件を満たすために、4mm と 6mm の 2 つの異なる焦点距離仕様を選択できます。

産業用途

自動生産ライン	試験機器の統合	レーザー/インクジェットコードとその他のコーディングの一致	自動化機器の統合	ロボットI統合

読書距離と視野&注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意; &注意;&注意; 単位：んん
バーコード&注意; 仕様	FV61シリーズ（4mm）		FV63Lシリーズ（6mm）		読み取り距離	FV61シリーズ（4mm）		FV63Lシリーズ（6mm）
バーコード&注意; 仕様	最寄りの	最果て	最寄りの	最果て	読み取り距離	X軸視野	Y軸視野	X軸視野	Y軸&注意;視野
334万コード128	45	122	45	160	50	43	27	31	22
500万コード128	40	170	40	240
667万コード128	28	220	40	330
10ミリコード128	28	260	35	490	100	91	57	66	42
1500万コード128	35	339	45	730
2000万コード128	45	430	55	930
					150	128	81	99	63
334万のデータマトリックス	それ	それ	60	100
5,000 データマトリックス	57	85	50	105
667千データマトリックス	40	115	43	170	200	174	110	133	82
1000万のデータマトリックス	32	188	40	255
15,000 データマトリックス	30	230	35	375
20,000 データマトリックス	30	312	40	480	300	251	163	203	128

読書距離と視野&注意; &注意; &注意; （単位：んん）

技術仕様
センサーの種類	1/4インチCMOSセンサー、グローバルシャッター
画像解像度	1280×800
取得速度	最大 72 FPS
フォーカスモード	FV61シリーズ：固定焦点、FV63Lシリーズ：オートフォーカス
レンズの焦点距離	FV61：4mm、FV61L/FV63L：6mm
人生翼の角度	FV61:48° (水平）、FV61L/FV63L：34°（水平）
トリガーモード	コマンドトリガー; I/O トリガー。連続読み取りモード。キートリガー。誘導トリガー
LEDインジケータ	4 LEDインジケーター（電源、読み取り成功、読み取り失敗、自動パラメーター調整）
照明源の種類	グループ化制御が可能/複合光源/偏光光源/高輝度光源
照明源の色	赤/白LED
照準モード	レーザークロス照準
レーザーの安全レベル	クラス2
通信インターフェース	イーサネット、RS232、USB（模擬シリアルポート、模擬キーボード）（注1）
通信プロトコル	イーサネット：&注意;TCP/IP、プロフィネット、Modbus TCP、イーサネット/IP シリアルポート:&注意;RS232
電源	DC5V / DC24V
消費電力	2.5W（スタンバイ） 11.5W（ピーク） 4W（平均）（注2）
入力信号数	2
入力信号の種類	NPN
出力信号数	2
出力負荷容量	単一最大: 100mA@24VDC 合計最大: 200mA@24VDC
シェル材質	アルミニウム合金
重さ	130g
寸法&注意;(長さ×幅×高さ)	57mm×42mm×28.5mm
動作温度	-10～50℃
保管温度	-20～70℃
相対湿度	5% ～ 95% 結露なきこと
周囲光耐性	0～100,000ルクス
IP等級	IP65
認証	CE、RoHS
可読コードのシンボル体系	国内および国際標準に準拠した 1D、2D、およびスタックコード
最高の読み取り精度	FV61/61Lシリーズ：1次元コード/3mil 2次元コード/5mil FV63Lシリーズ：1次元コード/1.8mil 2次元コード/3mil

注1:USB 通信モードは、5VDC 電源を備えた指定モデルで実現できます。

注2:値は、外部負荷なしで動作電圧 DC24V で測定したものです。

標準モデル構成表
FV61	FV61-2100&注意;	1280*800 ピクセル \ 白色明るい光 \ 固定焦点 \ 標準視野 \ シリアルポート + イーサネット
	FV61-2210	1280*800Pイクセル\赤色偏光\F固定フォーカス\S標準視野\Sシリアルポート + イーサネット
	FV61-2200	1280*800Pイクセル\ 白&注意;偏光\F固定フォーカス\S標準視野\Sシリアルポート + イーサネット
	FV61-2310&注意;	1280*800Pイクセル\赤色複合ライト\F固定フォーカス \S標準視野\Sシリアルポート + イーサネット
	FV61-2300&注意;	1280*800Pイクセル\ 白&注意;複合光\F固定フォーカス\S標準視野\Sシリアルポート + イーサネット
	FV61(U)-2210	1280*800Pイクセル&注意;\RED偏光&注意;\F固定フォーカス&注意;\S標準視野&注意;\USB+Eインターネット&注意;\ 5V電源
	FV61(U)-2310&注意;	1280*800Pイクセル\RED複合ライト\F固定フォーカス\S標準視野\USB+Eインターネット\5VP電力供給
	FV61(U)-2300&注意;	1280*800Pイクセル\ でヒット&注意;複合光\F固定フォーカス\S標準視野\USB+Eインターネット \5VP電力供給
FV63L	FV63L-2110	1280*800Pイクセル\Rエドの明るい光\オートフォーカス\狭い視野\Sシリアルポート + イーサネット
	FV63L-2100&注意;	1280*800ピクセル\ で明るい光を当ててください\Aオートフォーカス\N矢印の視野\Sシリアルポート + イーサネット
	FV63L-2210&注意;	1280*800&注意;ピクセル\RED偏光\&注意;あ味-集中\N矢印の視野\Sシリアルポート + イーサネット
	FV63L-2200&注意;	1280*800&注意;ピクセル\ 白&注意;偏光\&注意;あ味-集中\N矢印の視野\Sシリアルポート + イーサネット
	FV63L-2310&注意;	1280*800&注意;ピクセル\RED複合ライト\Aオートフォーカス\N矢印の視野\Sシリアルポート + イーサネット
	FV63L-2300	1280*800&注意;ピクセル\ でヒット&注意;複合光\Aオートフォーカス\N矢印の視野\Sシリアルポート + イーサネット
	FV63L(U)-2210&注意;	1280*800 ピクセル\RED偏光\Aオートフォーカス\N矢印の視野\USB+Eインターネット\ 5V電源
	FV63L(U)-2200	1280*800ピクセル\白色偏光\Aオートフォーカス\N矢印の視野\USB+Eインターネット&注意;\ 5V電源
	FV63L(U)-2310&注意;	1280*800ピクセル\RED複合ライト\Aオートフォーカス \N矢印の視野\USB+イーサネット\5V電源
	FV63L(U)-2300&注意;	1280*800ピクセル\Wヒット&注意;複合光\Aオートフォーカス\N矢印の視野\USB+Eインターネット&注意;\5VP電力供給

寸法：

この文書に記載されている情報は、事前の通知なしに変更される場合があります。この文書の内容も正確性を確保するために慎重にチェックされています。&注意;まだ多少の誤差があるかもしれません。この文書に含まれるデータは環境要因により異なる場合がありますが、ビリン知能はこれによって生じるいかなる結果にも責任を負いません。
